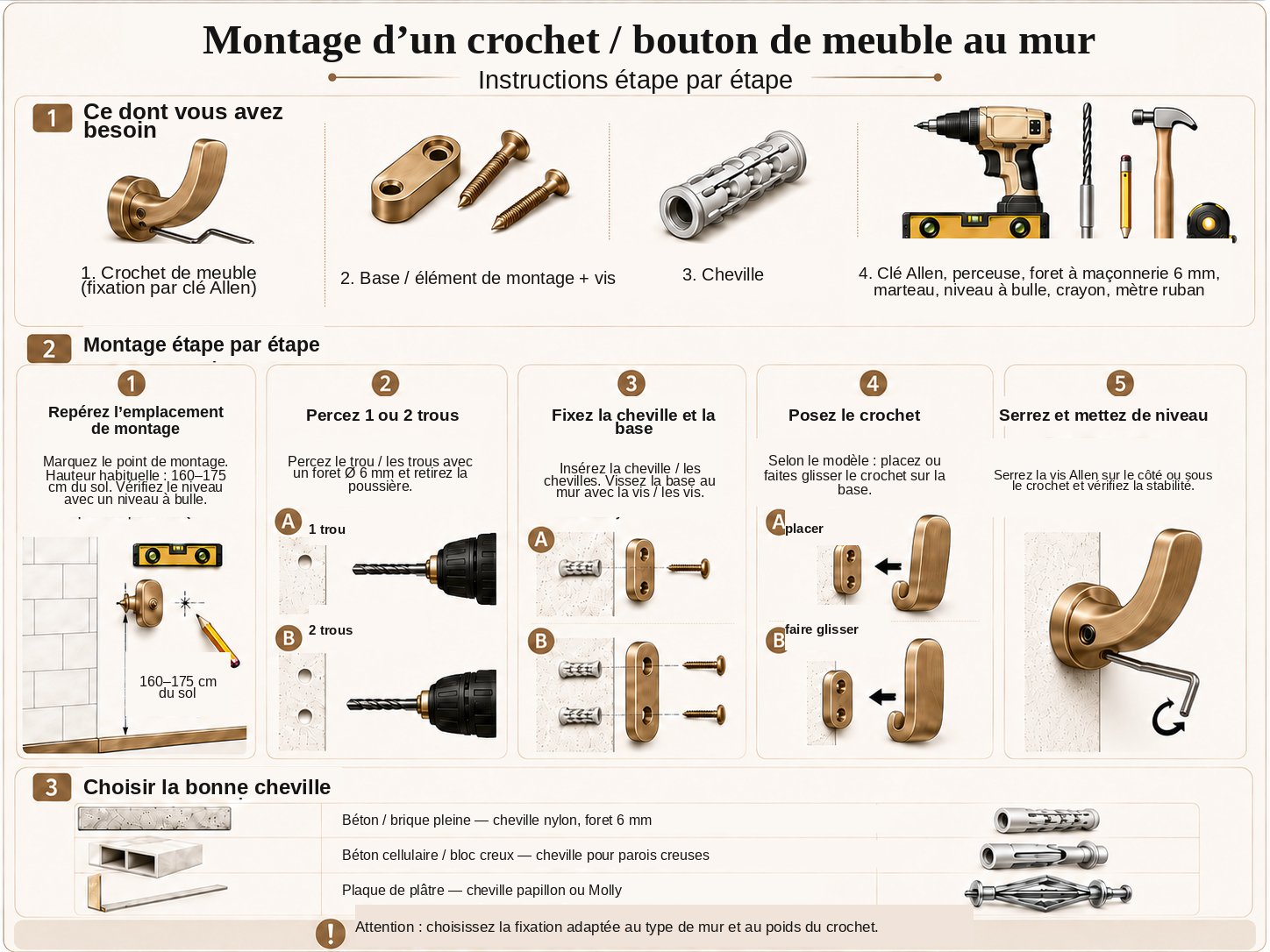

Instructions de montage du crochet/poignée avec fixation par clé Allen

• Crochet ou poignée de meuble avec fixation cachée et vis de blocage serrée à l’aide d’une clé Allen.
• Base / élément de fixation adapté au modèle choisi ainsi que la ou les vis de montage appropriées.
• Cheville(s) adaptée(s) au type de mur.
• Clé Allen adaptée à la vis de blocage.
• Perceuse, foret adapté au support, marteau, niveau à bulle, crayon et mètre ruban.

1. Déterminez l’emplacement de montage

• Déterminez l’emplacement où le crochet doit être fixé. La hauteur typique de montage est d’environ 160–175 cm du sol, mais elle doit être adaptée à l’usage du crochet et aux besoins des utilisateurs.
• Si vous montez plusieurs crochets, utilisez un niveau à bulle et un mètre pour conserver des espacements égaux et une hauteur uniforme.
• Placez la base / élément de fixation contre le mur et marquez au crayon l’emplacement du ou des trous de fixation.

2. Percez un ou deux trous

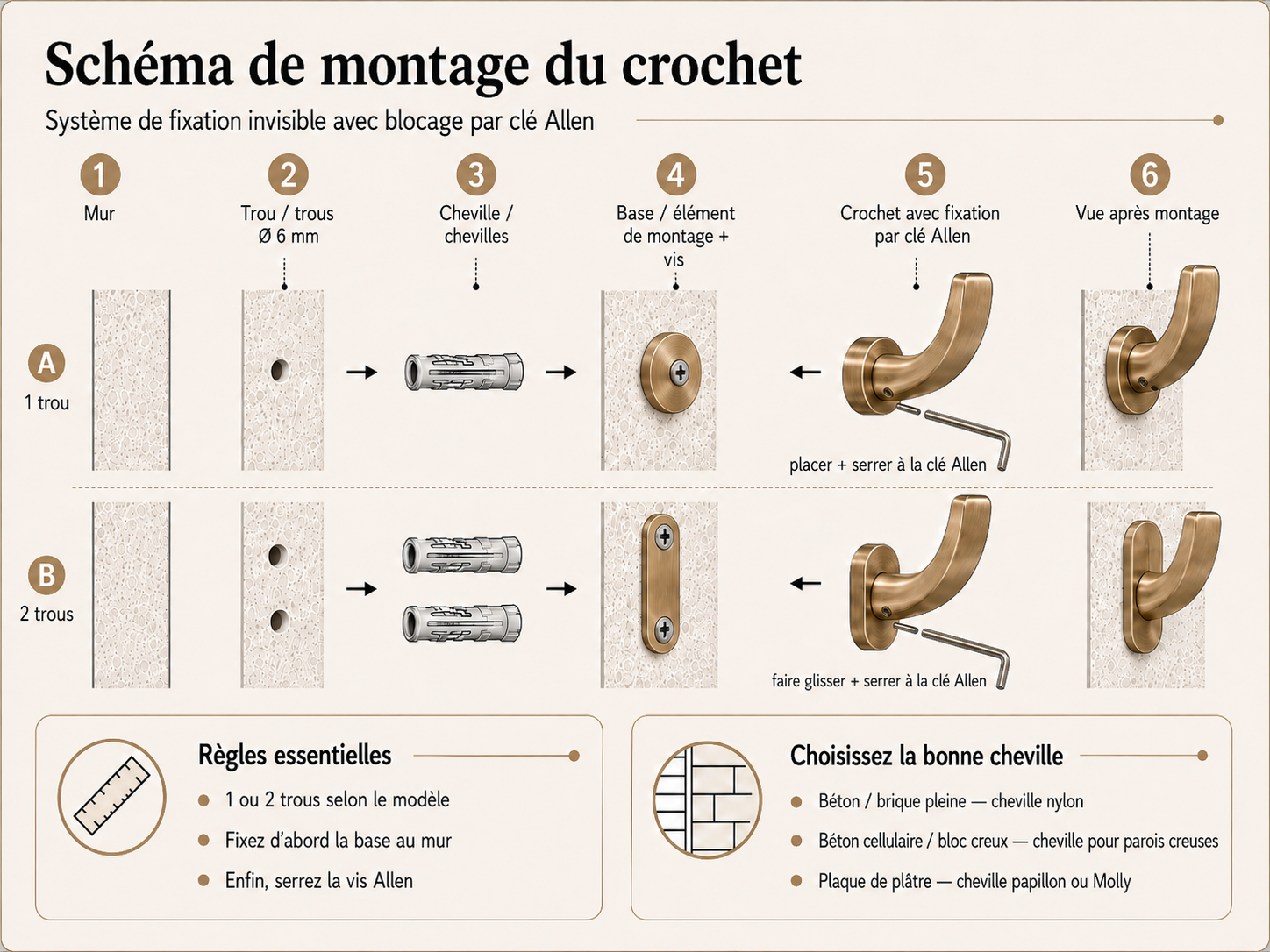

Le nombre de trous dépend de la conception de la base du modèle :

• base à point de fixation unique – percez 1 trou,
• base à deux points de fixation – percez 2 trous.

• Choisissez le diamètre du foret en fonction de la cheville utilisée. Pour une cheville de 6 mm de diamètre, utilisez un foret de Ø 6 mm.
• Adaptez la profondeur du trou à la longueur de la cheville utilisée.
• Après le perçage, retirez la poussière des trous avec un aspirateur ou en soufflant.

3. Insérez la cheville et fixez la base

• Placez la ou les chevilles dans les trous préparés. Elles doivent être affleurantes avec la surface du mur.
• Si nécessaire, enfoncez-les légèrement avec un marteau.
• Placez la base / élément de fixation contre le mur.
• Vissez la base avec la ou les vis appropriées. Elle doit être stable et bien ajustée au mur.

4. Montez le crochet sur la base

La méthode de montage du crochet dépend de la conception du modèle.

5. Serrez la vis Allen

• Une fois le crochet correctement monté, localisez la vis de blocage située dans son corps.
• Insérez la clé Allen appropriée et serrez la vis avec précaution.
• La vis bloque le crochet sur la base fixée et l’empêche de glisser ou de tourner.
• Ne serrez pas la vis avec une force excessive.

6. Vérifiez la stabilité

• Vérifiez que le crochet est bien ajusté au mur et qu’il n’y a pas de jeu perceptible.
• Bougez doucement le crochet pour vous assurer que la base et le corps sont correctement fixés.
• Si le crochet est lâche, vérifiez la fixation de la base et resserrez la vis Allen.
